IUS090

Ud

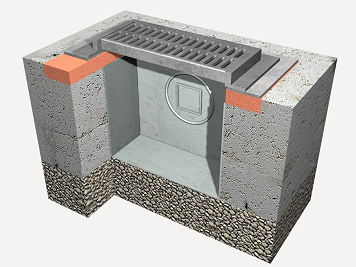

Imbornal de concreto "in situ".

S/. 696,58

Imbornal en calzada con poceta de clapeta, construido con concreto, de 25x45x80 cm.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt01arr010c

t

Grava de cantera, de 60 a 90 mm de diámetro.

0,083

24,43

2,03

mt08epr040

Ud

Encofrado recuperable de plancha metálica para formación de imbornal de sección rectangular.

0,100

542,77

54,28

mt10hmf055akc

m³

Concreto simple f'c=210 kg/cm² (21 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos insignificante, sin requerimiento de permeabilidad, no expuesto a cloruros, tamaño máximo del agregado 19 mm, consistencia plástica, premezclado en planta, según el Reglamento Nacional de Edificaciones NTE E.060.

0,180

235,44

42,38

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

8,000

0,77

6,16

mt08aaa010a

m³

Agua.

0,006

4,45

0,03

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,030

60,82

1,82

mt08cem000b

kg

Cemento gris en sacos.

9,000

0,44

3,96

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u concretos.

0,180

3,56

0,64

mt11poc010

Ud

Poceta prefabricada de poliuretano de 45x23x40 cm, incluso clapeta de aluminio anodizado de 13,5x13,5 cm.

1,000

376,67

376,67

mt11rej010e

Ud

Marco y rejilla de fundición dúctil, carga de rotura 250 kN, batiente y provista de cadena de seguridad, de 450x250 mm, para imbornal, incluso revestimiento de pintura bituminosa y relieves antideslizantes en la parte superior.

1,000

127,78

127,78

mt01arr010a

t

Grava de cantera, de 19 a 25 mm de diámetro.

0,516

24,43

12,61

Subtotal materiales:

628,36

2

Equipos

mq06hor010

h

Mezcladora de concreto.

0,015

4,69

0,07

Subtotal equipos:

0,07

3

Mano de obra

mo041

h

Operario de construcción de obra civil.

1,899

16,33

31,01

mo087

h

Oficial de construcción de obra civil.

2,102

11,17

23,48

Subtotal mano de obra:

54,49

4

Herramientas

%

Herramientas

2,000

682,92

13,66

Coste de mantenimiento decenal: S/. 34,83 en los primeros 10 años.

Costos directos (1+2+3+4):

696,58

PARTIDA IUS090: IMBORNAL DE CONCRETO "IN SITU".

CARACTERÍSTICAS TÉCNICAS

Formación de imbornal en calzada construido con concreto simple f'c=210 kg/cm² (21 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos insignificante, sin requerimiento de permeabilidad, no expuesto a cloruros, tamaño máximo del agregado 20 mm, consistencia plástica, de 25x45x80 cm, realizado sobre cama de asiento de material granular de 20 cm de espesor, con poceta prefabricada de poliuretano de 45x23x40 cm incluida la clapeta de aluminio anodizado de 13,5x13,5 cm y rejilla de fundición dúctil normalizada, carga de rotura 250 kN, compatible con superficies de adoquín, concreto o asfalto en caliente, batiente y de seguridad, con marco de fundición del mismo tipo, enrasada al pavimento. Incluso colocación y retirada de encofrado recuperable de plancha metálica. Totalmente instalado y conexionado a la red general de desagüe, incluyendo el relleno del trasdós con material granular y sin incluir la excavación.

CRITERIO DE METRADO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
