ASD025

Ud

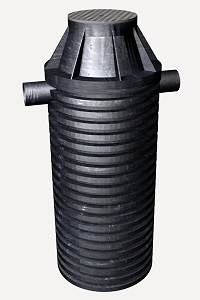

Buzón drenante prefabricado, de polietileno de alta densidad.

S/. 4.290,47

Buzón drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura y 1,00 m de diámetro exterior, con dos acometidas de 250 mm de diámetro, con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento para todo tipo de vehículos; sobre falso piso de 25 cm de espesor de concreto armado f'c=350 kg/cm² (35 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos moderada, con baja permeabilidad en exposición al agua, expuesto a cloruros provenientes de productos descongelantes, sal, agua salobre, agua del mar, o salpicaduras del mismo origen, tamaño máximo del agregado 19 mm, consistencia blanda ligeramente armada con malla electrosoldada Q-335 cocada 150x150 mm de acero trefilado corrugado ASTM A 82-94. Incluso material para conexiones y remates y material elastómero para ajuste entre tapa y marco. El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt10haf055hqc

m³

Concreto f'c=350 kg/cm² (35 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos moderada, con baja permeabilidad en exposición al agua, expuesto a cloruros provenientes de productos descongelantes, sal, agua salobre, agua del mar, o salpicaduras del mismo origen, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado en planta, según el Reglamento Nacional de Edificaciones NTE E.060.

0,450

285,31

128,39

mt07ame090ljc

m²

Malla electrosoldada Q-335 cocada 150x150 mm, con alambres longitudinales de 8 mm de diámetro y alambres transversales de 8,0 mm de diámetro, de acero trefilado corrugado ASTM A 82-94, según ASTM A 185.

1,750

24,23

42,40

mt46pdp010k

Ud

Buzón drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura total, compuesto por base plana; cuerpo de tubo ranurado corrugado de doble pared, serie SN-4, rigidez anular nominal 4 kN/m² y 1000 mm de diámetro exterior; cono de reducción; escalera y dos acometidas de 250 mm de diámetro soldadas al cuerpo del buzón.

1,000

3.544,63

3.544,63

mt46tpr010q

Ud

Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, carga de rotura 400 kN. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo de seguridad.

1,000

418,93

418,93

Subtotal materiales:

4.134,35

2

Mano de obra

mo020

h

Operario de construcción.

1,432

30,13

43,15

mo113

h

Peón de construcción.

1,432

20,14

28,84

Subtotal mano de obra:

71,99

3

Herramientas

%

Herramientas

2,000

4.206,34

84,13

Coste de mantenimiento decenal: S/. 214,52 en los primeros 10 años.

Costos directos (1+2+3):

4.290,47

PARTIDA ASD025: BUZÓN DRENANTE PREFABRICADO, DE POLIETILENO DE ALTA DENSIDAD.

CARACTERÍSTICAS TÉCNICAS

Buzón drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura y 1,00 m de diámetro exterior, con dos acometidas de 250 mm de diámetro, con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento para todo tipo de vehículos; sobre falso piso de 25 cm de espesor de concreto armado f'c=350 kg/cm² (35 MPa), no expuesto a ciclos de congelamiento y deshielo, exposición a sulfatos moderada, con baja permeabilidad en exposición al agua, expuesto a cloruros provenientes de productos descongelantes, sal, agua salobre, agua del mar, o salpicaduras del mismo origen, tamaño máximo del agregado 19 mm, consistencia blanda ligeramente armada con malla electrosoldada Q-335 cocada 150x150 mm de acero trefilado corrugado ASTM A 82-94. Incluso material para conexiones y remates y material elastómero para ajuste entre tapa y marco.

CRITERIO DE METRADO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS

FASES DE EJECUCIÓN.

Replanteo. Colocación de la malla electrosoldada. Vaciado y compactación del concreto en formación de falso piso. Montaje. Conexionado de los ramales colectores al buzón. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de agregados, y frente al tráfico pesado.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.
