IOJ032

m²

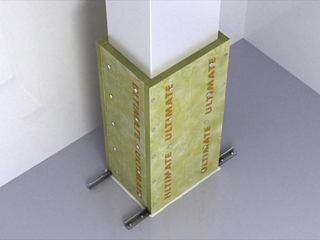

Protección pasiva contra incendios de ductos metálicos de ventilación y extracción de humos, con lanas minerales, sistema "ISOVER".

S/. 185,02

Sistema de protección pasiva contra incendios de ducto metálico vertical de sección rectangular para garantizar la resistencia al fuego EI 15, sistema "ISOVER", mediante el recubrimiento con paneles de lana mineral Ultimate Protect Slab 4.0 N "ISOVER", de 40 mm de espesor. Incluso pernos electrosoldados para la fijación de los paneles a la superficie metálica, tornillos helicoidales de acero inoxidable Fire Protect Screw 80, de 80 mm de longitud, para la unión de juntas longitudinales entre paneles aislantes, pasta intumescente en base acuosa, Proteck BSF para el sellado ignífugo de paso de ductos metálicos entre sectores de incendio, adhesivo incombustible e inorgánico, a base de silicato de sodio alcalino, Protect BSK, para el sellado ignífugo del encuentro entre la lana mineral y el paramento, y perfil en L, de acero galvanizado, de 30 mm para el refuerzo del encuentro entre la lana mineral y el paramento.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1

Materiales

mt42coi120ab

m²

Panel de lana mineral Ultimate Protect Slab 4.0 N "ISOVER", de 40 mm de espesor, Euroclase A1 de reacción al fuego, para la protección contra incendios de ductos metálicos rectangulares.

1,100

125,89

138,48

mt12psg160d

m

Perfil en L, de acero galvanizado, de 30 mm.

0,670

3,19

2,14

mt42coi036b

Ud

Cartucho de pasta intumescente en base acuosa, Proteck BSF "ISOVER", color blanco, con pH neutro y sin disolventes, para sellado ignífugo de paso de ductos metálicos entre sectores de incendio.

0,020

145,73

2,91

mt42coi035b

kg

Adhesivo incombustible e inorgánico, a base de silicato de sodio alcalino, Protect BSK "ISOVER", de fraguado lento, para sellado ignífugo del encuentro entre la lana mineral y el paramento.

0,050

36,24

1,81

mt42coi037f

Ud

Pernos electrosoldables "ISOVER", de 40 mm de longitud, para fijación del panel a la superficie metálica.

18,000

0,71

12,78

mt42coi038i

Ud

Tornillo helicoidal de acero inoxidable Fire Protect Screw 80 "ISOVER", de 80 mm de longitud, para la unión de juntas longitudinales entre paneles aislantes.

4,000

0,94

3,76

Subtotal materiales:

161,88

2

Mano de obra

mo054

h

Operario en aislamiento.

0,533

21,91

11,68

mo101

h

Oficial en aislamientos.

0,533

14,69

7,83

Subtotal mano de obra:

19,51

3

Herramientas

%

Herramientas

2,000

181,39

3,63

Coste de mantenimiento decenal: S/. 9,25 en los primeros 10 años.

Costos directos (1+2+3):

185,02

PARTIDA IOJ032: PROTECCIÓN PASIVA CONTRA INCENDIOS DE DUCTOS METÁLICOS DE VENTILACIÓN Y EXTRACCIÓN DE HUMOS, CON LANAS MINERALES, SISTEMA "ISOVER".

CARACTERÍSTICAS TÉCNICAS

Sistema de protección pasiva contra incendios de ducto metálico vertical de sección rectangular para garantizar la resistencia al fuego EI 15, sistema "ISOVER", mediante el recubrimiento con paneles de lana mineral Ultimate Protect Slab 4.0 N "ISOVER", de 40 mm de espesor. Incluso pernos electrosoldados para la fijación de los paneles a la superficie metálica, tornillos helicoidales de acero inoxidable Fire Protect Screw 80, de 80 mm de longitud, para la unión de juntas longitudinales entre paneles aislantes, pasta intumescente en base acuosa, Proteck BSF para el sellado ignífugo de paso de ductos metálicos entre sectores de incendio, adhesivo incombustible e inorgánico, a base de silicato de sodio alcalino, Protect BSK, para el sellado ignífugo del encuentro entre la lana mineral y el paramento, y perfil en L, de acero galvanizado, de 30 mm para el refuerzo del encuentro entre la lana mineral y el paramento.

CRITERIO DE METRADO EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
