Línea de anclaje horizontal temporal, de cable de acero, con amortiguador de caídas
YCL160 Línea de anclaje horizontal temporal, de cable de acero, con amortiguador de caídas
Suministro, colocación y desmontaje de línea de anclaje horizontal temporal, de cable de acero, con amortiguador de caídas, de 20 m de longitud máxima, para asegurar hasta tres operarios, clase C, compuesta por 2 placas de anclaje y 1 línea de anclaje flexible, formada por 1 absorbedor de energía con indicador de tensión e indicador de número de caídas; 1 tensor y 20 m de cable, de acero galvanizado, de 8 mm de diámetro, compuesto por 7 cordones de 19 hilos, con prensado terminal con casquillo de cobre, guardacable y conector en un extremo, amortizable en 3 usos. Incluso elementos para fijación mecánica a paramento de las placas de anclaje.
Precio

S/. 1.731,12

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Longitud máxima de la línea de anclaje (m)
Número máximo de operarios asegurados simultáneamente a la línea de anclaje

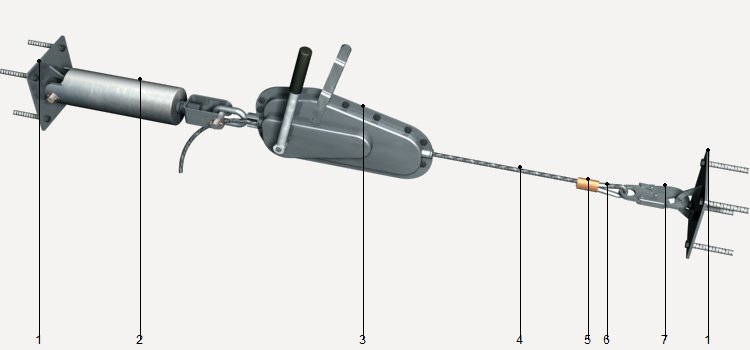

Componentes
Número de usos
1:
Anclaje terminal.
2:
Absorbedor de energía.
3:
Tensor.
4:
Cable.
5:
Casquillo de cobre.
6:
Guardacable.
7:
Conector.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt50spl305

Ud

Placa de anclaje de acero galvanizado, para fijación mecánica a paramento.

2,000

105,61

211,22

mt50spl005

Ud

Fijación compuesta por tarugo químico, arandela y tornillo de acero inoxidable de 12 mm de diámetro y 80 mm de longitud.

8,000

21,57

172,56

mt50spl300b

Ud

Línea de anclaje flexible, formada por 1 absorbedor de energía con indicador de tensión e indicador de número de caídas; 1 tensor y 20 m de cable, de acero galvanizado, de 8 mm de diámetro, compuesto por 7 cordones de 19 hilos, con prensado terminal con casquillo de cobre, guardacable y conector en un extremo, amortizable en 3 usos.

0,330

3.865,20

1.275,52


Subtotal materiales:

1.659,30

2



Mano de obra



mo119

h

Oficial 1ª Seguridad y Salud.

0,493

32,86

16,20

mo120

h

Peón Seguridad y Salud.

0,987

21,97

21,68


Subtotal mano de obra:

37,88

3



Herramientas




%

Herramientas

2,000

1.697,18

33,94


Costos directos (1+2+3):

1.731,12

PARTIDA YCL160: LÍNEA DE ANCLAJE HORIZONTAL TEMPORAL, DE CABLE DE ACERO, CON AMORTIGUADOR DE CAÍDAS.


CARACTERÍSTICAS TÉCNICAS

Suministro, colocación y desmontaje de línea de anclaje horizontal temporal, de cable de acero, con amortiguador de caídas, de 20 m de longitud máxima, para asegurar hasta tres operarios, clase C, compuesta por 2 placas de anclaje y 1 línea de anclaje flexible, formada por 1 absorbedor de energía con indicador de tensión e indicador de número de caídas; 1 tensor y 20 m de cable, de acero galvanizado, de 8 mm de diámetro, compuesto por 7 cordones de 19 hilos, con prensado terminal con casquillo de cobre, guardacable y conector en un extremo, amortizable en 3 usos. Incluso elementos para fijación mecánica a paramento de las placas de anclaje.



CRITERIO DE METRADO EN PROYECTO

Número de unidades previstas, según Estudio o Estudio Básico de Seguridad y Salud.



FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación de las placas de anclaje. Montaje de los componentes. Desmontaje del conjunto.



CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente colocadas según especificaciones de Estudio o Estudio Básico de Seguridad y Salud.
