Sellado impermeabilizante exterior de junta perimetral entre pasamuros y ducto de instalaciones, en cerramiento de fachada
NIO040 Sellado impermeabilizante exterior de junta perimetral entre pasamuros y ducto de instalaciones, en cerramiento de fachada
Sellado impermeabilizante exterior de junta perimetral de 15 mm de anchura, entre pasamuros de PVC de 90 mm de diámetro y ducto de instalaciones alojado en su interior, con fragua elastómera monocomponente a base de poliuretano, de color blanco, sobre cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.
Precio

S/. 23,22

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

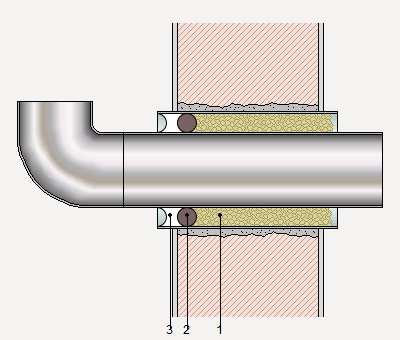

1:
Aislamiento.
2:
Fondo de junta.
3:
Sellado elástico.
Diámetro del pasamuros (mm)
Casa comercial
Ancho de la junta (mm)
El cordón se elegirá con un diámetro aproximadamente un 25% mayor que el ancho de la junta, de modo que quede sujeto por compresión, y se colocará a una profundidad que asegure que el espesor de la fragua aplicada es aproximadamente la mitad del ancho de la junta
Material
Color

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt15bas010d

m

Cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, para el relleno de fondo de junta.

0,283

0,78

0,22

mt15bas030a

Ud

Cartucho de fragua elastómera monocomponente a base de poliuretano, de color blanco, de 600 ml, tipo F-25 HM según ISO 11600, de alta adherencia y de endurecimiento rápido, con elevadas propiedades elásticas, resistencia a la intemperie, al envejecimiento y a los rayos UV, apta para estar en contacto con agua potable, dureza Shore A aproximada de 35 y alargamiento en rotura > 600%, según ISO 11600.

0,071

30,11

2,14

mt36tvg010ea

m

Tubo de PVC, de 90 mm de diámetro y 1,2 mm de espesor.

0,500

7,20

3,60

mt08aaa010a

m³

Agua.

0,006

4,68

0,03

mt09mif010ka

t

Mortero seco para albañilería, de cemento, color gris, con aditivo hidrófugo, categoría M-10 (resistencia a compresión 10 N/mm²), suministrado en sacos.

0,006

200,08

1,20

mt13blw110b

Ud

Aerosol de 750 cm³ de espuma de poliuretano, de 22,5 kg/m³ de densidad, 140% de expansión, 18 N/cm² de resistencia a tracción y 20 N/cm² de resistencia a flexión, conductividad térmica 0,04 W/(mK), estable de -40°C a 100°C; para aplicar con cánula.

0,320

26,50

8,48


Subtotal materiales:

15,67

2



Mano de obra



mo020

h

Operario de construcción.

0,134

31,48

4,22

mo112

h

Peón especializado de construcción.

0,134

21,39

2,87


Subtotal mano de obra:

7,09

3



Herramientas




%

Herramientas

2,000

22,76

0,46

Coste de mantenimiento decenal: S/. 37,15 en los primeros 10 años.

Costos directos (1+2+3):

23,22

PARTIDA NIO040: SELLADO IMPERMEABILIZANTE EXTERIOR DE JUNTA PERIMETRAL ENTRE PASAMUROS Y DUCTO DE INSTALACIONES, EN CERRAMIENTO DE FACHADA.


MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA PARTIDA.

No se pondrá en contacto la fragua elástica a base de poliuretano con materiales bituminosos.


CARACTERÍSTICAS TÉCNICAS

Sellado impermeabilizante exterior de junta perimetral de 15 mm de anchura, entre pasamuros de PVC de 90 mm de diámetro y ducto de instalaciones alojado en su interior, con fragua elastómera monocomponente a base de poliuretano, de color blanco, sobre cordón de polietileno expandido de celdas cerradas, de sección circular de 20 mm de diámetro, colocado a una profundidad de al menos 2 cm del borde exterior del pasamuros que habrá sido fijado previamente, con mortero de cemento hidrófugo, en el interior de una abertura practicada en el cerramiento de fachada de hasta 40 cm de espesor, y posterior inyección de espuma de poliuretano por la parte interior contra el fondo de la junta.



CRITERIO DE METRADO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS


DEL SOPORTE.

Se verificará que la junta está limpia, seca y exenta de polvo, grasa y materias extrañas.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 30°C, llueva con intensidad, nieve o exista viento excesivo.



FASES DE EJECUCIÓN.

Replanteo. Perforación del muro. Fijación del pasamuros. Colocación del ducto en el interior del pasamuros. Relleno del fondo de junta. Inyección de la espuma de poliuretano. Aplicación de la fragua. Remates del revestimiento exterior del cerramiento en su encuentro con el pasamuros.



CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
