Sistema Veture de aislamiento térmico por el exterior de fachadas. Revestimiento con paneles prefabricados de plaquetas cerámicas de gres con aislamiento incorporado
FGR010 Sistema Veture de aislamiento térmico por el exterior de fachadas. Revestimiento con paneles prefabricados de plaquetas cerámicas de gres con aislamiento incorporado
Aislamiento térmico por el exterior de fachadas, con sistema Veture, compuesto por: paneles prefabricados, de 1240x600x48 mm, de plaquetas cerámicas de gres, de 245x50x18 mm, aparejo a soga, color rojo, con aislamiento incorporado de poliestireno extruido de 30 mm de espesor. COLOCACIÓN: con tarugos de poliamida y tornillos de acero cincado. REJUNTADO: con mortero, tipo CG2. Incluso, plaquetas individuales de unión entre paneles prefabricados fijadas con adhesivo y fragua elastómera bicomponente, para el sellado de juntas entre paneles.
Precio

S/. 426,19

m²
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

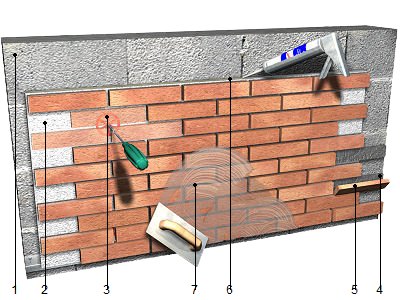

1:
Soporte.
2:
Aislamiento.
3:
Fijación mecánica.
4:
Adhesivo de fijación de plaquetas.
5:
Plaqueta.
6:
Adhesivo para sellado de juntas entre paneles.
7:
Mortero de rejuntado.
Aislamiento
Espesor (mm)
Incremento del precio del panel, en concepto de piezas especiales
%
Seguridad y salud

Código

Unidad

Descripción

Cantidad

Precio

unitario

Precio

parcial

1



Materiales



mt12ppg010ae

Ud

Panel prefabricado, de 1240x600x48 mm, de plaquetas cerámicas de gres, de 245x50x18 mm, aparejo a soga, color rojo, con aislamiento incorporado de poliestireno extruido de 30 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 0,9 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego; según ISO 10545-11 y; con el precio incrementado el 20% en concepto de piezas especiales: piezas de esquina, piezas de dintel y piezas curvas, incluso rosetas integradas y plaquetas individuales de unión entre paneles prefabricados.

1,420

217,85

309,35

mt12ppg100a

Ud

Tarugo de poliamida y tornillo de acero cincado, de 8 mm de diámetro y 100 mm de longitud.

7,000

1,05

7,35

mt12ppg001

Ud

Cartucho de 300 cm³ de fragua elastómera bicomponente, a base de poliuretano y alquitrán.

0,330

25,49

8,41

mt09mcp100h

kg

Adhesivo cementoso mejorado, C2 TE S2, altamente deformable, con deslizamiento reducido y tiempo abierto ampliado, color blanco, de un solo componente a base de cemento de alta resistencia, agregados seleccionados, aditivos y resinas sintéticas, para la colocación en capa fina de todo tipo de piezas cerámicas en paramentos verticales exteriores y veredas.

0,800

3,55

2,84

mt09mcr100a

kg

Mortero, tipo CG2, para juntas de 5 a 30 mm, compuesto por cementos de alta resistencia, agregados seleccionados, pigmentos y aditivos específicos.

8,500

3,30

28,05


Subtotal materiales:

356,00

2



Mano de obra



mo052

h

Operario en sistemas de fachadas prefabricadas.

0,641

33,77

21,65

mo099

h

Oficial en sistemas de fachadas prefabricadas.

0,427

22,82

9,74

mo021

h

Operario albañil.

0,641

32,86

21,06

mo114

h

Peón albañil.

0,427

21,97

9,38


Subtotal mano de obra:

61,83

3



Herramientas




%

Herramientas

2,000

417,83

8,36

Coste de mantenimiento decenal: S/. 28,13 en los primeros 10 años.

Costos directos (1+2+3):

426,19

PARTIDA FGR010: SISTEMA VETURE DE AISLAMIENTO TÉRMICO POR EL EXTERIOR DE FACHADAS. REVESTIMIENTO CON PANELES PREFABRICADOS DE PLAQUETAS CERÁMICAS DE GRES CON AISLAMIENTO INCORPORADO.


CARACTERÍSTICAS TÉCNICAS

Aislamiento térmico por el exterior de fachadas, con sistema Veture, compuesto por: paneles prefabricados, de 1240x600x48 mm, de plaquetas cerámicas de gres, de 245x50x18 mm, aparejo a soga, color rojo, con aislamiento incorporado de poliestireno extruido de 30 mm de espesor. COLOCACIÓN: con tarugos de poliamida y tornillos de acero cincado. REJUNTADO: con mortero, tipo CG2. Incluso, plaquetas individuales de unión entre paneles prefabricados fijadas con adhesivo y fragua elastómera bicomponente, para el sellado de juntas entre paneles.



CRITERIO DE METRADO EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS PARTIDAS


DEL SOPORTE.

Se comprobará que el soporte está limpio, con ausencia de polvo, grasa y materias extrañas, y que tiene una dureza suficiente para que pueda servir de anclaje al sistema. No se aplicará en soportes saturados de agua, debiendo retrasar su aplicación hasta que los poros estén libres de agua.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 35°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Preparación de la superficie soporte. Corte y preparación de los paneles prefabricados. Colocación y fijación de los paneles prefabricados sobre el paramento. Sellado de las juntas entre paneles prefabricados. Colocación de las plaquetas de ajuste y de las piezas especiales. Rejuntado de las plaquetas. Limpieza final de la fachada.


CONDICIONES DE TERMINACIÓN.

Tendrá una perfecta adherencia al soporte y buen aspecto.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la totalidad de la superficie.



CRITERIO DE METRADO EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m², añadiendo a cambio la superficie de la parte interior del hueco, correspondiente al desarrollo de jambas y dinteles.
